1. Grundlegende Übersicht

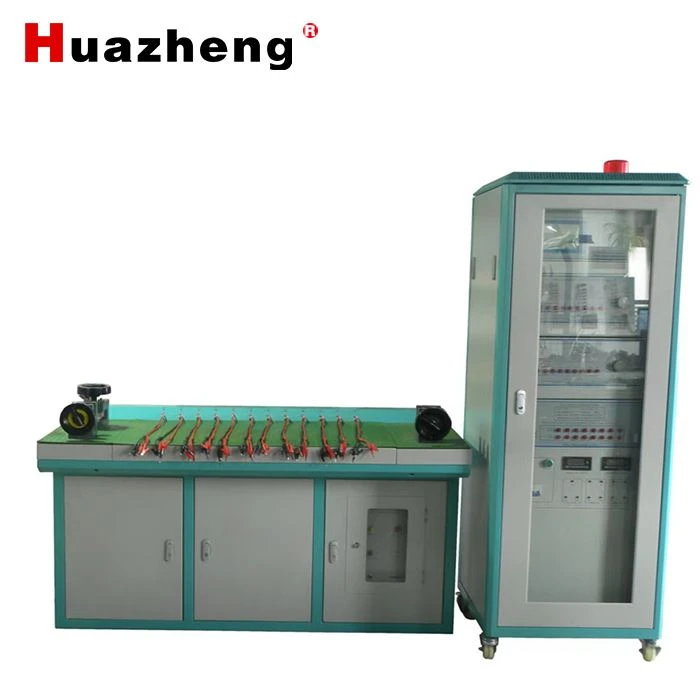

Der vertikale Prüfstand HGQH(12)-C ist ein vollständiger Satz automatischer Kalibrierungsgeräte, die von Huazheng Electric hergestellt werden und für die Kalibrierung von Stromwandlern (CT) und Potenzialtransformatoren (PT) in Energiesystemen bestimmt sind. Das gesamte System besteht aus einem HGQA-C-Transformatorkalibrator, einer FY98 CT/PT-Lastbox, einer Spannungsregelungs-Steuereinheit, Standard-Strom-/Spannungsverstärkern, Testkabeln und unterstützender Kalibrierungssoftware. Es verwendet die intelligente DSP-Messtechnologie der dritten -Generation, die auf dem Heterodyn-Messprinzip basiert, wodurch Temperatur- und Frequenzstörungsdefekte herkömmlicher Impedanz-Phasenvergleichsschaltungen wirksam überwunden werden, und unterstützt die Überprüfung von Transformatoren im Labor und vor Ort.

2. Grundlegende Sicherheitsspezifikationen

Obligatorische Sicherheitsregeln

Nur zertifizierte Fachtechniker dürfen die Bank bedienen, demontieren und reparieren.

Vor dem Einschalten ist eine zuverlässige Erdung des Gerätegehäuses erforderlich. Stecken Sie keine stromführenden Prüfkabel ein bzw. ziehen Sie sie nicht ab.

Verbotener Betrieb in feuchten, brennbaren und explosiven Umgebungen; Halten Sie die Ausrüstung trocken und sauber.

Die Sekundärwicklung des Stromwandlers darf nicht im Leerlauf sein. Die PT-Sekundärwicklung darf während der Prüfung nicht kurz-geschlossen werden.

Unterbrechen Sie die gesamte Stromversorgung, bevor Sie die Verkabelung vornehmen, Zubehör austauschen oder Wartungsarbeiten durchführen. Passen Sie nur die angegebene Sicherung und das angegebene Netzkabel an.

Hochspannungsklemmen und Prüfsäulen führen Strom; Vermeiden Sie es, freiliegende stromführende Metallteile zu berühren, um einen Stromschlag zu vermeiden.

3. Theoretische Grundlagen: CT- und PT-Einführung

Stromwandler (CT)

CT messen: Wandelt einen hohen Primärstrom in einen Standard-Sekundärstrom von 5 A um, mit Isolationsisolierung zur Sicherheit, einheitlicher Messung für alle Stromstärken und Genauigkeitsklassen von 0,01 bis 5.

Schutz-CT: Versorgungsstrom für Relaisschutzgeräte des Stromversorgungssystems bei Kurzschlussfehlern; Die Genauigkeit ist mit 5P/10P gekennzeichnet (5 %/10 % zulässiger Fehler).

Funktionsprinzip: Zwei gegeneinander isolierte Wicklungen; Primär in Reihe mit dem Stromkreis geschaltet, sekundär mit Messgeräten verbunden, um Hochspannung zu isolieren.

Potenzialtransformator (PT)

Reduzieren Sie die hohe Netzspannung auf eine standardmäßige niedrige Sekundärspannung (100 V/100/√3 V/110 V usw.) zur Spannungs-, Leistungs- und Energiemessung und zum Relaisschutz.

Geringe Kapazität (VA--Niveau), Primärwicklung parallel zum Stromkreis, Sekundärwicklung parallel zu Messgeräten/Relais für Hochspannungsisolationsschutz.

Klassifizierung von Transformatorkalibratoren

Direkter Vergleichstyp: Standard- und geprüfte Sekundärsignale des Transformators direkt testen; Einfache Bedienung, aber beschränkt auf Lasten größer oder gleich 1 VA und eingeschränkte Prüfgenauigkeit.

Heterodyn-Messtyp (dieses Produkt): Fehler über Differenzsignale berechnen, geringe Auswirkung von Eigenfehlern, breite anwendbare Genauigkeitsklassen, niedrige Produktionskosten; Unterstützt Selbstkalibrierung, automatische Polaritätsbeurteilung und Verhältnisfehleralarm.

4. Systemzusammensetzung und wichtigste technische Parameter

4.1 Komplette Systemkomponenten

HGQA-C Hauptkalibrator (320×240 englisches LCD-Panel, digitale Tastatur)

GJ98 CT- und PT-Ladebox

7-kVA-Hauptspannungsregler + 2kVA-Feinabstimmungsregler-Schaltschrank

Selbstverstärkende Standard-Strom-/Spannungsquellen, spezielle Hochstrom-Testleitungen

Software zur Verwaltung der Computerkalibrierung

4.2 Allgemeine Bankparameter

Stromversorgung: AC220V ±10 %, 50 Hz ±10 %

Arbeitsumgebung: 0 bis 40 Grad, relative Luftfeuchtigkeit kleiner oder gleich 85 % (25 Grad), Höhe<2500m

Ausgangskapazität des Reglers: 7 kVA (0 ~ 250 V, 30 A), bei Bedarf einstellbar

Regulierungsauflösung: Besser als 0,04 V

4.3 HGQA-C-Kalibrator-Kernindikatoren

Messbereich

In-Phasenkomponente: 0,0001–200,0 %, Auflösung 0,0001 %

Orthogonale Komponente (min): 0,001–999,9 Auflösung: 0,001

Aktueller Testbereich: 1 % ~ 149 % Nennwert In (1 A/5 A CT)

Spannungstestbereich: 5 % ~ 200 % Nenn-Un (mehrere Standard-PT-Sekundärspannungen)

Accuracy: Class 2 (reserve Class 1 margin); harmonic suppression ratio >40 dB

Schlüsselfunktionen

Automatischer Polaritätsumkehralarm, Eingabeaufforderung für falsches Übersetzungsverhältnis, Überstromschutz

Automatische Bereichsumschaltung, Entmagnetisierung im geschlossenen-Stromkreis für Stromwandler der Klasse S-

RS232-Computerkommunikationsschnittstelle, Offline-Selbstkalibrierung, Software aktualisierbar

Duale Stromverbrauchsmodi:<15VA (with printer), <25VA (without printer)

Unterstützte Testobjekte: CT, PT, Sekundärschleifenimpedanz und Admittanz

4.4 Ladebox-Parameter für das Geschäftsjahr 98

Leistungsfaktoroptionen: 0,8 / 1,0; Frequenz 50 Hz, Spannungsfestigkeit 2 kV

Nennstrom: 1A / 5A; Nennspannung: 100 V, 100/√3 V, 110 V, 110/√3 V

CT-Lastbereich: 2,5~60VA; PT-Lastbereich: 1,25–158,75 VA

Genauigkeit: ±3 % ±0,01 VA; Unterstützt automatische Computersteuerung und manuelle Gangschaltung

5. Testfunktionen und Verkabelungsmodi

Der Prüfstand unterstützt 9 Standard-Testverkabelungsschemata mit speziellen Schaltplänen:

CT-Kalibrierung (Standard-CT / Selbst-Kalibrierung / bipolare CT)

PT-Kalibrierung (Niedrigpotential / Hochpotential / Selbstkalibrierung / bipolarer PT)

Impedanztest der Sekundärschleife

Zulassungstest für die Sekundärschleife

Erinnerung an den Tastenbetrieb: Stellen Sie den Spannungsregler vor dem Schalten der Lastgänge wieder auf Null ein, um Geräteschäden zu vermeiden.

6. Funktion der Kalibrierungssoftware

Die unterstützende Fehlermanagementsoftware für Transformatoren entspricht den nationalen Standards für die messtechnische Verifizierung:

Unterstützt die manuelle Dateneingabe oder das automatische Hochladen von Daten vom Kalibrator

Vollautomatische Teststeuerung, automatische Volllast-/Leichtlastprüfung von CT/PT

Automatische Datensortierung, Fehlerbeurteilung, Bericht- und Zertifikatsdruck

Datenabfrage, statistische Analyse, Sicherung und Wiederherstellung, integrierte -Bedienungsanleitungen

7. Drei Betriebssteuerungsmodi

Computersteuerung (empfohlen): PC-Software, vollautomatischer Betrieb, automatische Lastumschaltung, automatische Berichterstellung, minimale manuelle Fehler, geeignet für routinemäßige Massenkalibrierung.

Bankkontrolle: Kalibrator-Host steuert den Testprozess; Manuelle Einstellung des Ladekastens, geeignet für werksseitige Stichprobenkontrolle.

Manuelle Steuerung: Vollständige manuelle Einstellung von Regler und Lastgetriebe für Laborkalibrierung und Geräte-Debugging.

8. Vorsichtsmaßnahmen für den Betrieb

Befolgen Sie strikt die Schaltpläne; Führen Sie vor dem Einschalten eine vollständige Überprüfung der Verkabelung und Erdung durch.

Unterbrechen Sie während der Prüfung strikt den sekundären Stromkreisunterbrechung des Stromwandlers und den sekundären Kurzschluss des Spannungswandlers.

Richten Sie Isolationsbarrieren für den Testbereich ein, um den Zugang unbefugten Personals zu verhindern.

Verwenden Sie nur passende Standard-Prüfdrähte und Stromleiter, wie auf den Typenschildern des Transformators vorgeschrieben.

Bewahren Sie die Ausrüstung in einer trockenen, korrosionsfreien-Umgebung auf; Zum Reinigen mit einem weichen Tuch abwischen. Vermeiden Sie Regen und längere Sonneneinstrahlung.

Zerlegen Sie den Schrank nicht ohne Genehmigung, da sonst die Garantie erlischt
